Banco de Capacitores Fixos
Os bancos de capacitores fixos destinam-se à compensação de reativos permanentes e constantes, como transformadores operando em vazio. Por opção do comprador os acessórios variam de forma a atender suas necessidades locais. Quando o sistema for utilizado para compensação de motores é prevista a utilização de contator AC-6B, sinaleiro e chave comutadora de três posições.
Alguns dos órgãos que podem exigir um Laudo Elétrico são:

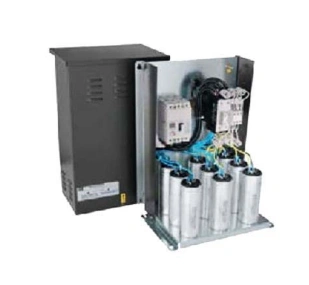

Banco de Capacitores temporizados
Utilizados para a compensação geral, em pequenos Consumidores, ou para grupos de máquinas.
Seu acionamento baseia-se no período indutivo e capacitivo. Por meio de um programador cíclico o banco de capacitores é acionado no período indutivo e desligado no período capacitivo de forma a atender as exigências normativas quanto ao fator de potência mínimo.
Além do programador cíclico é instalado um temporizador que evita o acionamento imediato do sistema em caso de desligamento. Este dispositivo visa preservar o conjunto, uma vez que após o seu desligamento, o capacitor, em decorrência de dispositivo de descarga, deverá ter sua tensão residual reduzida a 10% da tensão nominal após 30s.
Cada módulo capacitivo composto por proteção, contator e capacitor é sinalizado e manobrado por meio de um conjunto individual de sinaleiro e chave comutadora de três posições.

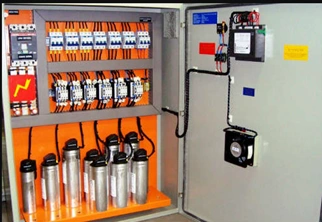

Banco de Capacitores Automáticos
Seu acionamento baseia-se na necessidade momentânea de um circuito, seja ele geral ou parcial.
Por meio de um controlador automático do fator de potência o acionamento dos estágios é feito considerando a necessidade de compensação e a potência de cada estágio disponível.
Proteção geral por meio de disjuntor tipo caixa moldada; em casos específicos são utilizados barramentos de cobre eletrolítico grau de pureza 99%, tratados quimicamente - deposição de prata – nos pontos destinados às conexões elétricas. Eventuais partes vivas são devidamente isoladas por meio de anteparos executados em policarbonato.
Cada estágio é protegido individualmente por meio de minidisjuntores contando com sinaleiro que indica a condição ligado e chaves comutadoras de três posições:
