Utilizados para a compensação geral, em pequenos Consumidores, ou para grupos de máquinas.
Seu acionamento baseia-se no período indutivo e capacitivo. Por meio de um programador cíclico o banco de capacitores é acionado no período indutivo e desligado no período capacitivo de forma a atender as exigências normativas quanto ao fator de potência mínimo.
Além do programador cíclico é instalado um temporizador que evita o acionamento imediato do sistema em caso de desligamento. Este dispositivo visa preservar o conjunto, uma vez que após o seu desligamento, o capacitor, em decorrência de dispositivo de descarga, deverá ter sua tensão residual reduzida a 10% da tensão nominal após 30s.

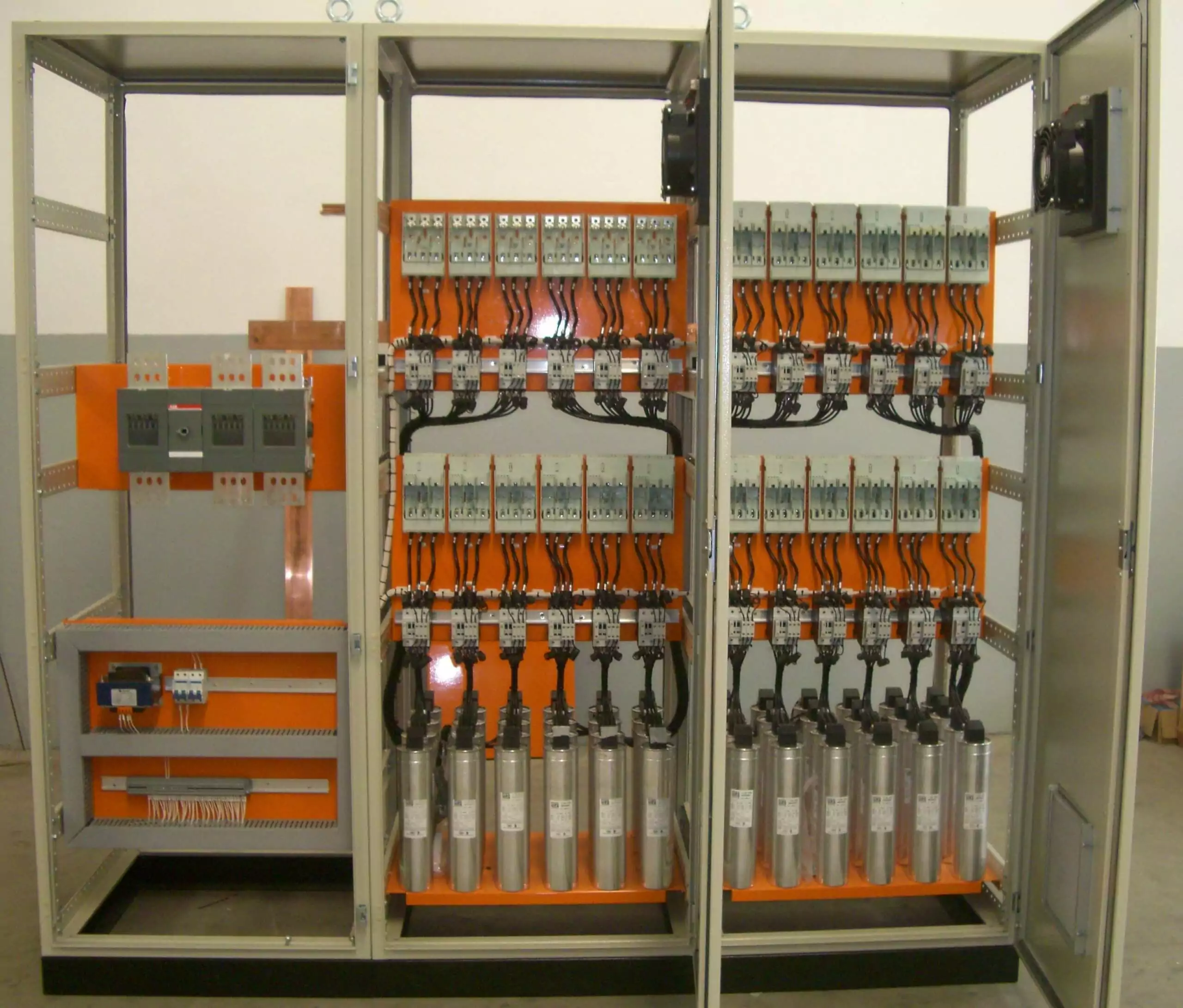

Cada módulo capacitivo composto por proteção, contator e capacitor é sinalizado e manobrado por meio de um conjunto individual de sinaleiro e chave comutadora de três posições.
